温湿度监测方案
一、应用领域
实验室监测、 博物馆监测、图书馆监测 、医药仓库监测、 医药生产车间监测、 电子车间监测、 食品车间环境监测、 电网计量室监测、 洁净环境监测、 医用冰箱环境监测、 冷库环境监测 、公共环境监测 、低湿材料生产车间环境监测等。
二、应用方案特点
采用高性能温湿度变送器，准确度和稳定性能高。
采用数字信号传输，布线方便，信号传输距离远。
开放式通讯规约，系统扩展方便。
组态软件界面，系统稳定性有保障。
软件功能丰富、实用，方便维护及功能升级。
三、系统硬件配置
1、上位机硬件要求：
① Microsoft Windows 2000（中文版）或Windows XP操作系统（中文版）。
② 欧伯特公司自主研发的温湿度记录仪S380-HZ
③ 主机
2、现场硬件配置:
① RS485/232转换模块
② HMW40Y温湿度变送器
③ 交直流电源转换器220VAC/12VDC 2A 或现场提供12DC/2A直流电源
四、系统结构
①系统采用COM1串口接RS485/232转换器实现数据的采集。
②系统通讯方式：RS485/232，二线制Data+,Data-，波特率：9600BPS
③工作电压：220VAC±10%，或12VDC±10% 2A

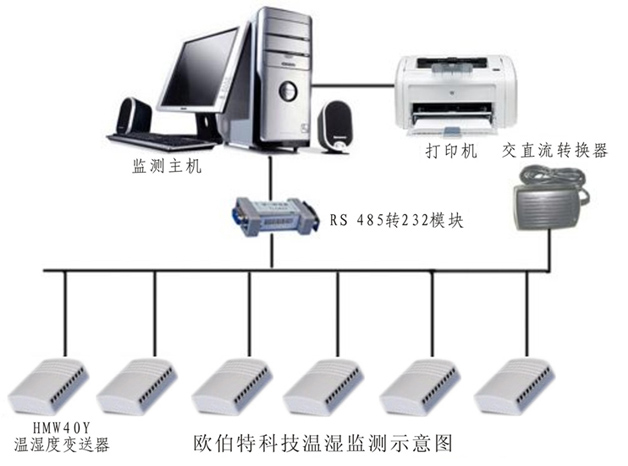

④系统结构图如下
五、系统配置说明
1、HMW40Y温湿度变送器
HMW40Y温湿度变送器采样卡具有十位双通道逐次逼近式A/D转换器，标准RS-232或485通信接口。本品采用递推平均数字软件滤波与硬件电路滤波相结合的滤波方法，使外界对采样的干扰尽可能降到最低，全量程精度高、稳定性能强、一致性好、响应速度快。HMW40Y通过标准485串行接口可与计算机组成多点温湿度测量系统（最多可连接32台数字温湿度变送器）。
主要参数说明：
☆ 工作电压：12V～24VDC
☆ 测温范围：0～50℃ -20～60℃ -40～80℃，其它注明。
☆ 准 确 度：优于±0.5℃(0～50℃)
☆ 测湿范围：0～100%RH
☆ 准 确 度：±2%RH
☆ 信号输出：标准RS485接口
☆ 地址设定：内置拨码开关，可设32个地址位（十六进制00～1F）
2、组态软件说明
欧伯特公司自主研发的Super系列温湿度记录仪不仅单独监测性能出色，同时还能通过RS485/RS232接口/RJ45（以太网）支持工业总线或者以太网数据传输，使得欧伯特记录仪联网非常快捷方便，性能也非常稳定可靠。目前，欧伯特公司网络版记录仪已经在众多知名单位规模应用，运行稳定，用户反映良好。
珠海欧伯特温湿度监测软件以标准版组态软件软件为运行平台，这为软件长期稳定的运行提供了保证，是一款功能丰富、性能稳定的温湿度监测软件。软件主要功能如下：
即装即用：软件安装方便，直接点击“Setup.exe”运行完成安装，无需其它设置，即可使用，真正的即装即用。
多种界面：具有实时数显、实时曲线、历史曲线、数据报表、组态报表等多种数据显示方式。
组态灵活：画面、文字及曲线根据测量需要，灵活组态，画面具体生动。
数据存储：数据自动存储、数据导出（另存）Excel。
数据打印：支持报表打印、历史曲线打印及在Excel里打印。
数据查询：通过输入查询时间，即可查询所需被测点对应时间内的数据记录和曲线记录。
监测报警：当监测数值达到报警条件时，以改变相应数据颜色方式发出警报。
稳定准确：软件运行稳定，抗干扰能力强，数据采集准确度高，满足高标准数据监测要求。

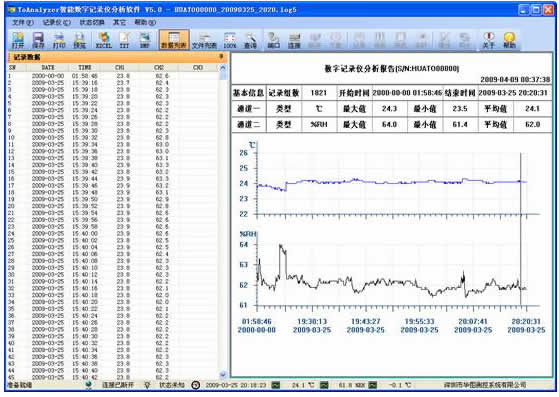

3、组态软件部分界面示意图如下：
